真空汽相焊工藝及其國產突破：浩寶VVP系列的技術革新與應用前景
發布時間 : 2025-04-21 閱讀量：490 打印本頁 收藏此頁
一、真空汽相焊工藝的核心原理
真空汽相焊（Vacuum Vapor Phase Soldering）是一種基于相變傳熱的高可靠性焊接技術，其核心原理是利用全氟聚醚（PFPE）等惰性介質在真空環境中汽化-冷凝的相變過程釋放潛熱，實現電子元器件的均勻加熱與焊接。相較于傳統熱風或紅外回流焊，該工藝具備以下特性：
- 溫度精確控制：PFPE介質的沸點固定（如LS230對應227~233℃），可通過選擇不同型號介質精準匹配焊料熔點，避免熱敏感元件過溫風險。
- 低氧化環境：真空條件（最低可達0.5mbar）與惰性介質結合，有效隔絕氧氣，減少焊點氧化和助焊劑殘留。
- 低空洞率：通過分段真空抽壓技術（如預熱區50mbar、回流區5mbar），熔融焊料中的氣泡在壓差作用下被高效排出，空洞率可降至1%以下，而且避免炸錫導致的不良。
二、工藝優勢與應用場景
真空汽相焊接技術尤其適用于高可靠性電子制造領域：
- 航空航天：滿足極端環境下的抗振、耐溫要求，解決大熱容器件（如IGBT模塊）的均勻焊接難題。
- 功率半導體：針對BGA、CCGA等面陣列封裝，通過真空梯度控制實現焊球塌陷高度一致性，提升導熱與導電性能。
- 高頻通信：5G基站射頻模塊對信號完整性要求嚴苛，真空焊接可消除微孔潤濕不良導致的信號衰減。

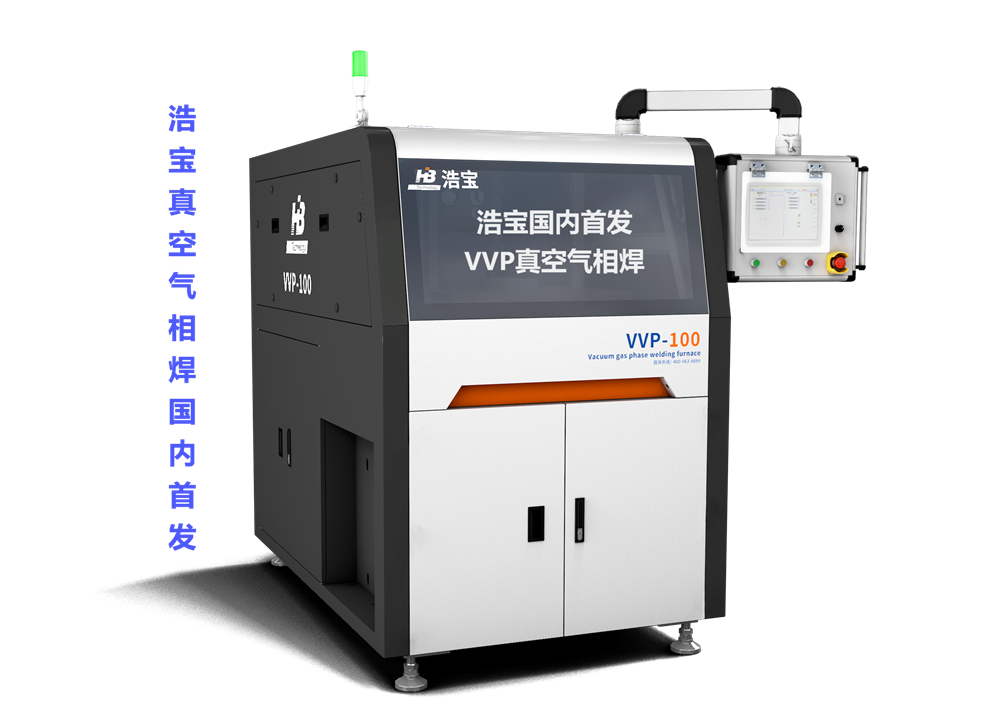

三、浩寶VVP系列：國產首臺真空汽相焊設備的突破
2024年3月，浩寶技術推出國內首套自主研制的VVP系列真空汽相焊接系統，填補了該領域國產化空白，并達到國際領先水平。
其技術創新主要體現在：
- 動態工藝控制：
- 采用壓力-流量-溫度耦合算法，實現升降溫速率（0.5~3K/s）的精準調節，適應復雜結構焊接需求。
- 配備在線介質回收系統，將PFPE損耗降低80%，運行成本較其它設備減少40%。
- 智能化生產集成：
- 實時監控焊接曲線與真空度，并通過工業互聯網平臺實現遠程工藝優化。
- 多場景適配能力：
- 兼容有鉛/無鉛混裝工藝，單臺設備可覆蓋155-280℃的多個工藝窗口。
- 模塊化設計支持選配氮?dú)獗Ｗo(hù)、二次保溫等功能，已通過航天院所等龍頭企業的驗證。
四、行業影響與未來趨勢
浩寶VVP系列汽相焊接爐的上市打破了德國等廠商的長期壟斷，標志著中國在高端電子裝備領域?qū)崿F(xiàn)“卡脖子”技術的突破。據行業預測，至2030年全球真空汽相焊設備市場規模將突破10億美元，而國產化率有望從當前的不足5%提升至30%。未來，隨著AI工藝模型與綠色制造技術的融合，新一代設備將進一步向“零缺陷焊接”目標演進，推動半導體封裝、新能源電力等戰略產業的升級。
真空汽相焊工藝憑借其無可替代的可靠性優勢，已成為高精密電子制造的“黃金標準”。浩寶技術的國產化突破不僅降低了企業采購與維護成本，更通過本土化服務與定制開發加速了工藝迭代。隨著VVP系列在航空航天、車規級芯片、功率模塊等場景的規?；瘧?yīng)用，中國電子制造業正邁向高質量、自主可控的新紀元。
