浩寶在線式甲酸真空焊接爐 IGBT模塊真空焊接設備
針對功率半導體行業的需求和痛點,浩寶技術聯合華中科技大學教授團隊,潛心研發出一款高可靠、高穩定、高效率的在線式甲酸真空焊接爐,為功率半導體制造或封裝廠家?guī)韮?yōu)秀的封裝焊接方案。 應用范圍:功率半導體(IGBT模塊、MOSFET器件)、高級封裝、微電子混合組裝、光電封裝、氣密性封裝、晶圓級封裝、UHB LED 封裝、MEMS 封裝等。MORE -

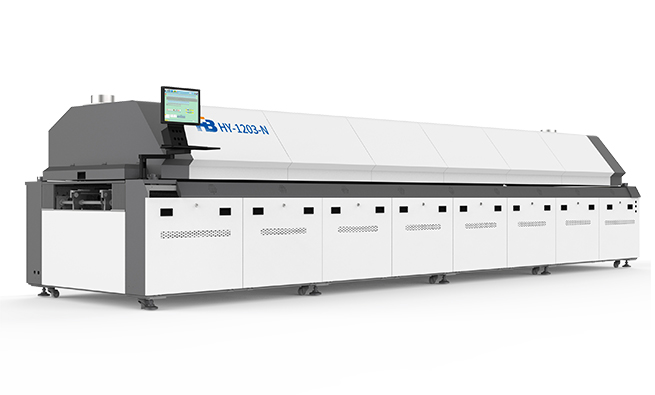

浩寶HY系列半導體芯片回流焊接爐
浩寶技術HY系列半導體芯片封裝回流焊接爐,是浩寶技術組織研發團隊精英傾力打造的自動化設備,設備長期運行可靠性高,性價比高,綜合運營成本低。廣泛應用于倒裝芯片、埋入式芯片、晶圓級半導體封裝和固化及SMT回流焊等工藝。MORE -
IGBT半導體功率模塊點膠灌封膠氮氣垂直固化爐
新能源產業快速發展,電動車、充電樁、光伏等市場對IGBT功率半導體芯片和模塊的需求迎來爆發式增長。但IGBT模塊封裝固化具有效率低、良品率低等痛點,其原因主要在于封裝設備的自動化程度不高、封裝過程中器件容易出現氧化、溫度均勻性和潔凈度難以有效控制,導致IGBT模塊的出品一致性降低,成本居高不下。針對以上痛點,浩寶技術團隊研發出一款專門用于IGBT模塊封裝的垂直固化爐,可全自動生產,避免器件氧化,均溫性好,潔凈度高,為IGBT功率半導體封裝制造企業帶來高效率、高良品率的解決方案。MORE -
浩寶HCX系列真空壓力除泡烤箱 半導體真空消泡設備
浩寶技術自主研發推出的真空壓力除泡烤箱,具有除泡快、潔凈度高、操作簡便等特點,可應用于半導體、5G通訊、新能源、汽車電子、消費電子、航天軍工等領域的芯片黏結(DAF)、屏幕貼合(OCA)、底部填充膠(Underfill)、灌封膠(Potting)或印刷涂覆膠(Printing)等工藝制程中,可有效消除氣泡,增加粘附力,提高產品良率、一致性和可靠性。MORE -
浩寶半導體紅外固化爐&半導體封裝爐
浩寶紅外固化爐,用于半導體器件封裝固化,升溫快,加熱效率高,潔凈度高,能量利用率高,占地少。浩寶半導體紅外固化爐多溫區獨立控溫,自動釋放爐內壓力。MORE -
浩寶半導體芯片潔凈固化爐
浩寶研發推出國內首款半導體芯片雙軌潔凈固化爐,有效解決了攝像頭芯片的封裝固化難題??捎糜跀z像頭等半導體芯片的封裝固化,具有品質高、良率高、產能高和占地小等優點,已獲得世界500強企業的驗證和使用。MORE -

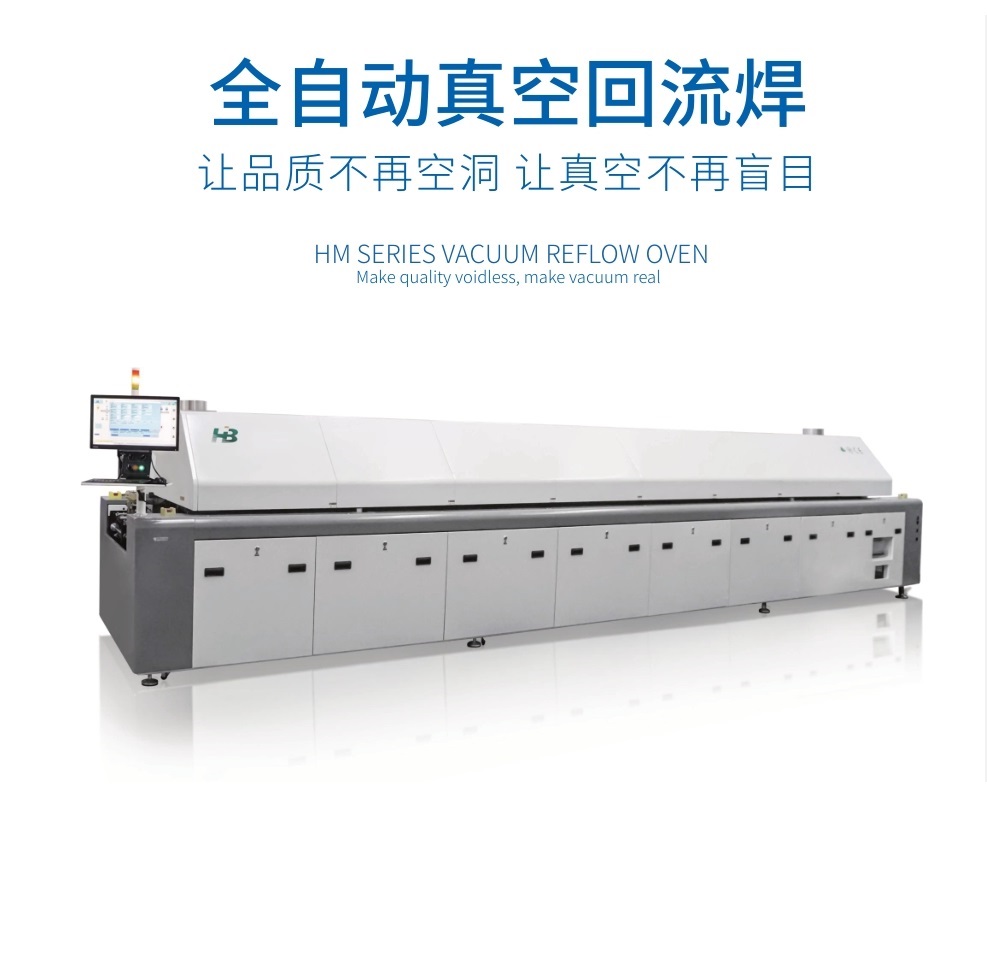

浩寶HM系列真空回流焊爐
浩寶技術HM系列真空回流焊爐,為國產高性能回流焊設備,性能穩定,不卡板,可階梯式抽真空,有效消除氣泡,降低空洞率,提升PCB板焊接品質,大幅提高可靠性,為汽車電子、半導體、航空航天等多個領域所應用。MORE -

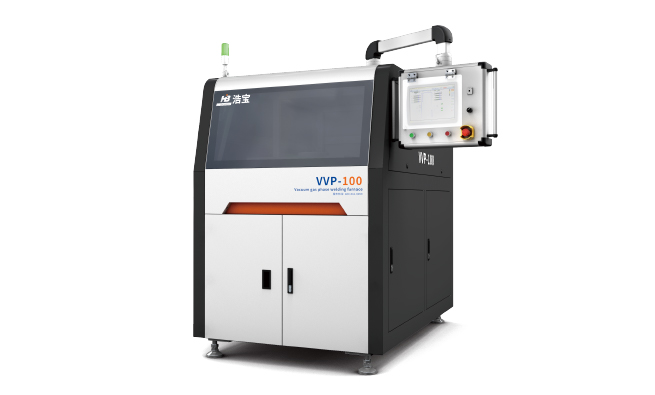

浩寶真空汽相焊接爐
目前傳統熱風回流焊接系統具有溫度曲線不易控制、溫差大、過溫沖擊、焊點氧化、功耗大、針對不同產品需進行不同的復雜工藝試驗等缺陷或痛點。針對上述需求和痛點,浩寶技術聯合華中科技大學教授團隊,潛心研發出一款高穩定、高可靠、高效率、低能耗的真空汽相焊接爐,為航空航天、軍工、醫療、光電通訊、半導體等領域帶來近乎完美的封裝焊接方案。應用范圍:BGA、3D-MID等器件封裝,半導體、高級封裝、微電子混合組裝、光電封裝、氣密性封裝、MEMS 封裝等。MORE -
浩寶真空共晶爐
VAYP-100是浩寶針對研發、實驗或小批量生產而開發的緊湊型真空焊接設備,可用于焊片或焊膏的無空洞、高質量焊接,能有效降低空洞率、減少焊盤或元件管腳等的氧化,提高產品可靠性,是半導體、航空航天、汽車電子、光通信等領域企業、高校、研究院所進行研發和生產的理想選擇。應用范圍:適用于功率半導體、電力電子、汽車電子、航天航空、材料試驗等領域的芯片與基板、基板與散熱板、管殼與蓋板等的焊接,如IGBT模塊、微機電系統(MEMS)、微波多芯片組件(MMCM技術)、混合集成電路、激光器、光通信模塊等的封裝。MORE -
浩寶HGO在線式潔凈氮氣固化爐 SiC 燒結銀膏/IGBT模塊灌膠烘烤固化設備
伴隨著電子及新能源產業的發展,功率半導體、半導體等領域的封裝需求快速發展。但SiC、IGBT等模塊或器件封裝時,需求全自動批量生產、低殘氧量、高潔凈度的烘烤固化設備,而目前設備難以滿足,造成所用人工多、烘烤時產品易氧化、潔凈度不達標等弊端,導致固化效率低、良品率低、成本高等問題。 針對以上痛點,浩寶技術團隊研發出一款在線式潔凈氮氣垂直固化爐,可全自動批量化生產,有效避免器件氧化,潔凈度高,為半導體和功率半導體封裝制造企業帶來高效率、高良品率的解決方案。MORE
